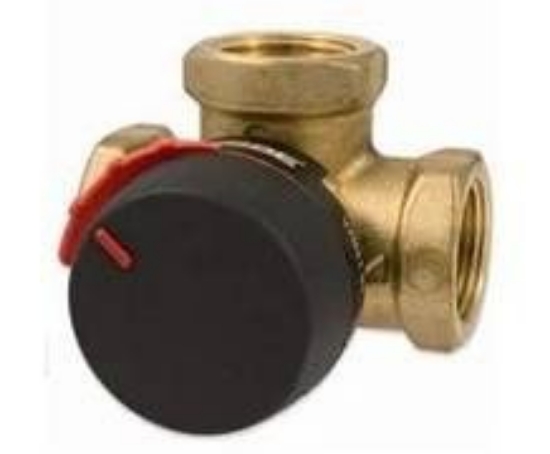

    ESBE VRG131 mix vnitřní závit DN15 Kvs=1,6 11600400

    1 788,00 Kč
    2 384,00 Kč
    Směšovací ventil
    Dostupnost: do 3 dnů

    SMĚŠOVACÍ VENTIL



    Řada VRG130 obsahuje trojcestne ventily vhodne ke směšovani nebo

    rozdělovani průtoků. Ventily jsou vyrobeny z vysoce odolne mosazi,

    proto je lze použivat v rozvodech vytapěni a chlazeni. Řada VRG je k

    dispozici v provedeni DN15-50 a dodava se s různymi typy připojeni,

    aby vyhovovala většině rozměrů potrubi. Ventil lze dokonale kombinovat

    s pohony a regulatory ESBE.

    • Výborná regulace pro dosažení nejvyšší účinnosti

    • Nejnižší míra vnitřní netěsnosti na trhu (< 0,05 %)

    • Kompaktní, flexibilní a snadno se instaluje

    • Dlouhodobý provoz a vysoká odolnost

    • Ideální volba mezi ventily a pohony ESBE



    TECHNICKÉ ÚDAJE

    Tlaková třída: ____________________________________________PN 10

    Teplota média: _____________________________ max. (trvalá) +110 oC

    ________________________________________max. (dočasná) +130 oC

    ___________________________________________________ min. -10 oC

    Moment (při jmenovitém tlaku), DN15-32: __________________ < 3 Nm

    DN40-50: __________________ < 5 Nm

    Netěsnost v % *: ____________________________ Směšování < 0,05 %

    __________________________________________ Rozdělování < 0,02 %

    Pracovní tlak: ___________________________________ 1 MPa (10 bar)

    Max. rozdíl tlakové ztráty: ________________ Směšování, 100 kPa (1 bar)

    ____________________________________ Rozdělování, 200 kPa (2 bar)

    Uzavírací tlak: ___________________________________ 200 kPa (2 bar)

    Regulační rozsah Kv/Kvmin, A-AB: _____________________________                                 100

    Připojení: _______________________________ Vnitřní závit, EN 10226-1

    _________________________________________ Vnější závit, ISO 228/1

    ______________________________________Svěrné kroužky, EN 1254-2

    Média: _______________________________Topná voda (podle VDI2035)

    _________________________________ Směs vody/glykolu, max. 50%

    (s příměsmi nad 20 % je nutné zkontrolovat údaje o čerpání)

    _________________________________ Směsi vody/ethanolu, max. 28%

    Materiál

    Tělo ventilu: ____________________ Mosaz odolná proti ztrátě zinku, DZR

    Šoupátko: ___________________________________Mosaz odolná oděru

    Dřík a pouzdro: ____________________________________Kompozit PPS

    O-kroužky: ______________________________________________ EPDM

    Směrnice 97/23/ES o tlakových zařízeních, článek 3.3

    * Rozdílový tlak 100 kPa (1 bar)
